農事用有圧換気扇 100cm角形タイプ
＜ＤＣブラシレスモータ搭載＞
- 羽根径100�儚儼船織ぅ廚隆控だ陲箸靴道藩儔椎修�WDC機種
- モータ仕様：3相200V 50/60Hz
- 羽根径：100cm
- モータ直結、風量可変タイプ（自動運転・手動運転）
- 全4機種
- ※ この製品の運転には別売の専用らくらくコントローラが必要です。
特長
1. WDC®モータ（ウォッシャブルDC®モータ）で防じん・防水性能・清掃性向上
WDCモータを採用して防じん・防水性能IP56相当※1。
※1 JIS C4034-5による(モータ単体にて)
IP56相当はほこり等に対する保護と、いかなる方向からの強い噴流によっても有害な影響を受けない構造。
2. 低ノイズ
ノイズフィルタ回路より低ノイズを実現。
当社インバータ自動制御盤との比較において。
3. 駆動回路一体モータで清掃性向上
駆動回路が一体になることにより、ほこり等が溜まり難い形状。
4. 高耐食
羽根にはSUS、モータ外郭にアルミダイキャスト、その他主要部品には高耐食めっき鋼板を採用し高耐食性を実現。
5. 軽量化
従来機種※と比較し、約3kgの軽量化を実現。
- ※当社従来機種 KH-DC100ETD/KH-DC100ETDG 比

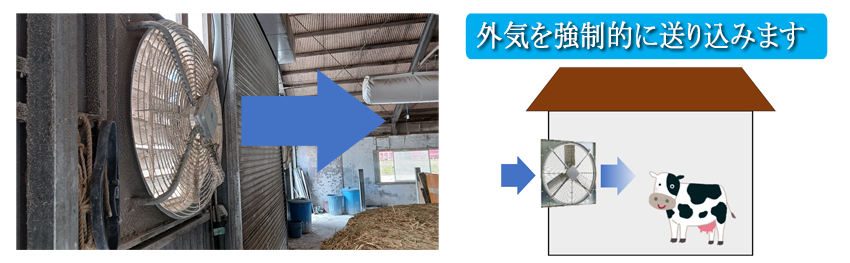

6. 給気仕様の換気扇をラインアップ
- 排気用の換気扇と同じ設置方向でも外気の新鮮空気を強制的に畜舎内に取り込む事が可能です。
- モータ側を畜舎内に設置する事で、外壁への干渉を少なくし電動式シャッターとの共締め、連動も可能にします。
7. 自動可変運転の設定が簡単 ※手動運転も可能
別売のらくらくコントローラーで、より細かな運転制御を実現。
DCファン専用らくらくコントローラ＜自動タイプ＞
4つのツマミ＋新機能を備えたイイ(Ｅ)ボリュームを追加
季節や用途に応じた風量自動可変運転が可能
-
シーケンサレスで電動式シャッターとの連動が可能。
- 連動運転にはDC電源、汎用リレーが必要となります。(お客様手配)
- 下限風量を10%から設定可能
-
４つのツマミによる自動運転操作設定
- 運転風量は、使用環境に合わせて最小～最大を任意で簡単に設定できます。（自動運転）
-
自動運転の設定は、四季や昼夜など畜舎の環境に応じ最小から最大まで、運転風量がツマミで簡単に設定できます。
わずらわしい温度幅の計算は必要ありません。 - 畜舎内の温度及び換気扇運転状態（最大風量比％）が確認できます。（デジタル表示）
- らくらくコントローラ1台で送風機本体を最大31台まで制御可能
- 設定温度に合わせた風量の自動可変運転が可能
- 最小風量温度以下になったときは、送風機を「停止」または「設定した最小風量運転」に選択可能
-
手動運転も可能
- 運転モードを切り替えることで、自動運転と手動運転ができます。
- 手動運転は、ツマミで換気扇の風量を10～100％の範囲で調節できます。
DCファン専用らくらくコントローラ＜手動タイプ＞
シンプルな手動制御専用コントローラをラインアップに追加
- つまみ1つで10～100％の風量調整が簡単
-
外部信号運転に切替え可能
- 専用コントローラ自動タイプを接続することで風量可変自動運転が可能
- 設置の際にプラボックス不要、耐久性が向上※1
- IP54相当※2でほこりに対する保護と、いかなる方向からの水の飛沫によっても有害な影響を受けない構造。
- らくらくコントローラ1台で送風機本体を最大31台まで制御可能
※1 自動タイプ比
※2 JIS C45034-5による
機種・仕様
特性・仕様
| 形名 |
羽根径 (cm) |
電源 (V) |
周波数 (Hz) |
消費電力 (W)' |
風量※1 (m3/min) |
ガード |
資料 ダウンロード |
|---|---|---|---|---|---|---|---|
| KH-DC100ETF | 100 | 3相200 | 50/60 | 360 | 345 | 無し | ダウンロードページ |
| KH-DC100ETFG | 100 | 3相200 | 50/60 | 360 | 345 | 後ガード付 | ダウンロードページ |
| KH-DC100ETF-Q | 100 | 3相200 | 50/60 | 360 | 345 | 無し | ダウンロードページ |
| KH-DC100ETFG-Q | 100 | 3相200 | 50/60 | 360 | 345 | 後ガード付 | ダウンロードページ |
※ この製品の運転には専用コントローラが必要です。
※1 風量は、オリフィスチャンバー法によって測定した換気扇として使用する場合の測定値です。
システム部材
|
らくらくコントローラ 自動タイプ |
らくらくコントローラ 手動タイプ |
前ガード | |
|---|---|---|---|
| CB-DC100C | CB-DCS100A | G-100N3 | |
| KH-DC100ETF | ○ | ○ | ○ |
| KH-DC100ETFG | ○ | ○ | ○ |
| KH-DC100ETF-Q | ○ | ○ | ○ |
| KH-DC100ETFG-Q | ○ | ○ | ○ |
対応リスト・カタログ
対応リスト
当製品は下記表の使用を推奨しております。（●：推奨、○：流用可）
| 牛舎 | 豚舎 | 鶏舎 | 施設園芸 | 茶園果物園 | 工場倉庫 | 機器組込 |
|---|---|---|---|---|---|---|
| ● | ○ | ○ | – | – | – | – |
