薄形有圧換気扇
＜ステンレスタイプ＞
-
腐食に強いオールステンレス製！
チラー、ユニットクーラー等の機器組込みに最適！ - モータ仕様：3相200-220V 50/60Hz
- 羽根径：25、30、35、40、50cm
- 全7機種
機器組込み専用
お客様それぞれの製品仕様に合わせてオーダーメイドの換気送風機を製作します。
- 風の三菱の一翼を担う三菱電機グループならではの技術力！
- ニーズの聞き取りから試作品製作、生産導入までクイックレスポンスで設計・開発！
- オーダーから納品までスピーディーに対応！（ご相談に応じます）
特長
1. ユニットクーラー等の機器組込みに最適
薄形設計のため、機器組込みに最適です。
2. 防水構造採用によりIP44相当※を全羽根径にて実現 （EF-X25UT、EF-X30UTは除く）
回転・固定フリンジャーで水の浸入を抑制。
※ JIS C 4034による（モータ単体ドレンプラグ付にて）
3. 腐食に強いオールステンレス製
腐食に強いオールステンレス製（モータ内部の鉄心、玉軸受は除く） のため、
当社他タイプに比べ食品関連機器のＨＡＣＣＰ対応に最適です。
4. マイナス50°Cの低温域で使用可能
周囲温度−50°Cの低温域で使用可能です。
5. サーマルプロテクター内蔵
温度過昇防止装置（自己復帰形サーマルプロテクター）を内蔵しています。

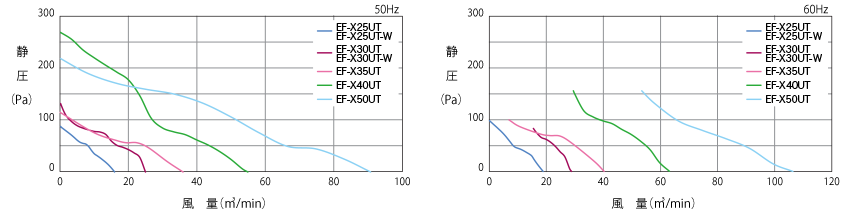

6. 静圧・風量特性
※ 風量はオリフィスチャンバー法により算出。
機種・仕様
特性・仕様
| 形名 |
羽根径 (cm) |
極数 (P) |
公称 出力 (W) |
周波数 (Hz) |
電源 (V) |
風量 (m3/min) |
騒音 (dB) |
電流 (A) |
使用 限界 静圧 (Pa) |
質量 (kg) |
屋内外区分 |
資料 ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EF-X25UT | 25 | 4 | 25 | 50 | 3相200 | 16 | 41.5 | 0.31 | 全閉 | 4.1 | 屋内形 | ダウンロードページ |
| 60 | 3相200/220 | 19 | 45 | 0.26/0.29 | 全閉 | |||||||
| EF-X25UT-W | 25 | 4 | 25 | 50 | 3相200 | 16 | 41.5 | 0.31 | 全閉 | 4.2 | 屋外雨線内形 | ダウンロードページ |
| 60 | 3相200/220 | 19 | 45 | 0.26/0.29 | 全閉 | |||||||
| EF-X30UT | 30 | 4 | 50 | 50 | 3相200 | 25 | 45.5 | 0.33 | 全閉 | 4.8 | 屋内形 | ダウンロードページ |
| 60 | 3相200/220 | 29 | 49.5 | 0.30/0.32 | 83.3 | |||||||
| EF-X30UT-W | 30 | 4 | 50 | 50 | 3相200 | 25 | 45.5 | 0.33 | 全閉 | 4.9 | 屋外雨線内形 | ダウンロードページ |
| 60 | 3相200/220 | 29 | 49.5 | 0.30/0.32 | 83.3 | |||||||
| EF-X35UT | 35 | 4 | 100 | 50 | 3相200 | 36 | 44.5 | 0.36 | 全閉 | 5.1 | 屋外雨線内形 | ダウンロードページ |
| 60 | 3相200/220 | 40.5 | 47 | 0.35/0.36 | 100 | |||||||
| EF-X40UT | 40 | 4 | 200 | 50 | 3相200 | 55 | 51 | 0.82 | 全閉 | 10.6 | 屋外雨線内形 | ダウンロードページ |
| 60 | 3相200/220 | 63 | 56 | 0.82/0.83 | 156 | |||||||
| EG-X50UT | 50 | 6 | 400 | 50 | 3相200 | 91 | 55 | 1.31 | 全閉 | 23.1 | 屋外雨線内形 | ダウンロードページ |
| 60 | 3相200/220 | 107 | 58.5 | 1.34/1.36 | 156 |
※ 風量・騒音・電流値はベルマウス取付の上、フリーエアーで運転した値です。
※ 風量測定はオリフィスチャンバー法で行った値です。
※ 騒音は、1.5ｍ離れた点の3点平均です。
対応リスト・カタログ
対応リスト
当製品は下記表の使用を推奨しております。（●：推奨、○：流用可）
| 牛舎 | 豚舎 | 鶏舎 | 施設園芸 | 茶園果物園 | 工場倉庫 | 機器組込 |
|---|---|---|---|---|---|---|
| – | – | – | – | – | – | ● |
